在当今数字化时代，电子产品已渗透到人类生活的方方面面，从日常通讯的智能手机，到支撑现代工业的精密芯片，其背后都离不开一套严谨、复杂且环环相扣的生产与检验流程。这一过程是科技、工艺与质量控制的集大成者，确保了最终产品的高性能、高可靠性与安全性。

电子产品的生产始于精密的电路设计。工程师利用专业软件，将抽象的功能需求转化为具体的电路原理图与PCB（印刷电路板）布局。这一阶段需要考虑信号完整性、电磁兼容性、散热以及小型化等诸多因素。设计完成后，便进入核心的制造环节。

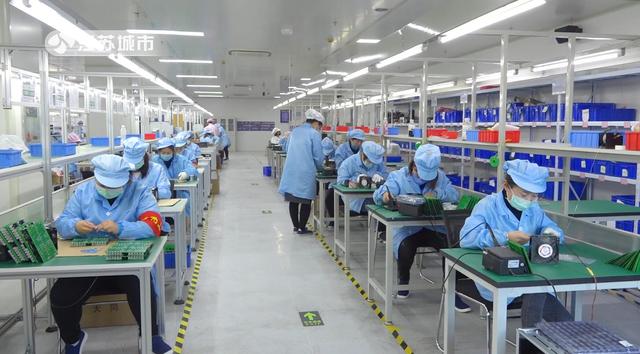

首先是PCB的制造，通过光刻、蚀刻、钻孔、电镀等一系列精密工艺，在绝缘基板上形成复杂的铜箔线路。通过表面贴装技术（SMT）或通孔插装技术，将微小的电阻、电容、集成电路芯片等数以千计的电子元器件，高速、精准地装配到PCB的指定位置上。这一步骤在高度自动化的无尘车间内完成，由贴片机、回流焊炉等设备主导，对环境的洁净度、温湿度控制要求极高。元器件焊接完成后，便形成了电路板模块（PCBA）。

接下来是整机组装。PCBA与其他组件，如外壳、屏幕、电池、摄像头模组等，被装配到一起，形成完整的电子产品。这一过程同样依赖自动化生产线和熟练的技术工人，确保结构紧密、接口牢靠。组装完成后，产品进入关键的软件烧录与初步功能测试阶段，为其注入“灵魂”并验证基本运行状态。

生产完成绝不意味着流程的终结，严格、多层次的检验体系贯穿始终，是产品质量的最终守护神。检验可分为多个维度：

1. 来料检验（IQC）：对所有进厂的元器件和原材料进行严格筛查，防止不合格材料流入生产线，这是质量控制的第一道防线。
2. 过程检验（IPQC）：在生产过程中，对关键工序（如焊接质量、装配精度）进行实时监控和抽检，及时发现问题并纠正。
3. 成品检验（FQC/OQC）：产品组装完成后，需经历全面的最终检验。这包括：

• 功能测试：模拟用户真实使用场景，测试所有设计功能是否正常运作。

• 性能测试：测量产品的各项性能指标（如处理速度、信号强度、续航时间、显示效果等）是否达到设计标准。

• 环境可靠性测试：将产品置于极端环境中，如高低温、湿热、振动、跌落等，评估其耐用性和稳定性。

• 安全与合规性认证：确保产品符合国家和国际的电气安全、电磁辐射（如CE、FCC、3C认证）等强制性标准，保障用户安全。

1. 老化测试：对部分产品进行长时间通电运行，以提前暴露早期故障，确保交付到用户手中的是成熟稳定的产品。

随着技术进步，检验手段也日益智能化。自动光学检测（AOI）系统能高速检测PCB的焊接缺陷；X射线检测能透视查看芯片底部等不可见焊点；自动化测试设备（ATE）能实现复杂功能的快速批量测试，大大提升了检验的效率和准确性。

一件优秀电子产品的诞生，是尖端设计、精密制造与苛刻检验三者深度融合的结果。从一粒砂子到一枚芯片，再从一枚芯片到一台智能设备，这条产业链上的每一步都凝聚着人类的智慧与对品质的不懈追求。严格的生产与检验流程，不仅是企业竞争力的核心，更是我们对科技生活信赖与安全的基石。
